axure rp

一款專業的快速原型設計工具

Axure RP是一款專業的快速原型設計工具。Axure（發音：Ack-sure），代表美國Axure公司；RP則是Rapid Prototyping（快速原型）的縮寫。

Axure RP是美國Axure Software Solution公司旗艦產品，是一個專業的快速原型設計工具，讓負責定義需求和規格、設計功能和界面的專家能夠快速創(chuàng )建應用軟件或Web網站的線框圖、流程圖、原型和規格說明文檔。作為專業的原型設計工具，它能快速、高效的創(chuàng )建原型，同時支持多人協作設計和版本控制管理  。

Axure RP的使用者主要包括商業分析師、信息架構師、產品經理、IT咨詢師、用戶體驗設計師、交互設計師、UI設計師等，另外，架構師、程序員也在使用Axure。

界面功能

導航面板

在繪制線框圖(Wireframe)或流程圖（Flow）之前，應該先思考界面框架，決定信息內容與層級。

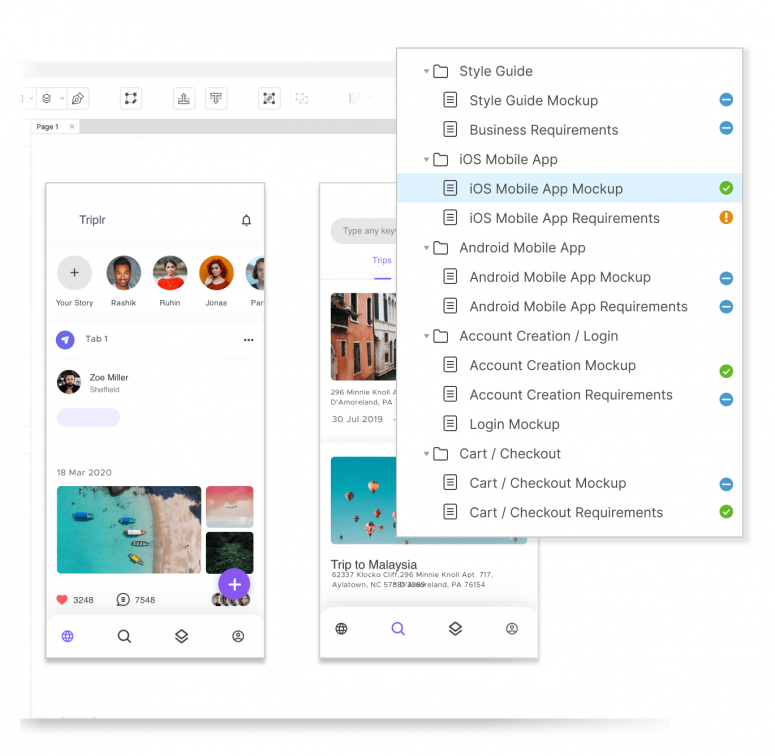

明確界面框架后，接下來就可以利用頁面導航面板來定義所要設計的頁面。頁面導航面板是用于管理所設計的頁面，可以添加、刪除及對頁面層次進行重新組織。

頁面的添加、刪除和重命名

點擊面板工具欄上的“Add Child Page”按鈕可以添加一個頁面，點擊 “Delete Page” 按鈕可以刪除一個頁面。右鍵單擊選擇“Rename Page”菜單項可對頁面進行重命名。

頁面組織排序

在頁面導航面板中，通過拖拉頁面或點擊工具欄上的排序按鈕，可以上下移動頁面的位置和重新組織頁面的層次。打開頁面進行設計在頁面導航面板中，鼠標雙擊頁面將會(huì )在線框面板中打開頁面以進行線框圖設計。

控件

控件是用于設計線框圖的用戶界面元素。在控件面板中包含有常用的控件，如按鈕、圖片、文本框等。

添加控件

從控件面板中拖動一個控件到線框圖面板中，就可以添加一個控件?？丶梢詮囊粋€(gè)線框圖中被拷貝(Ctrl+C)，然后粘貼(Ctrl+V)到另外一個線框圖中。

操作控件

添加控件后，在線框圖中點選該控件，然后可以拖拉移動控件和改變控件的大小，還可以一次同時對多個控件進行選擇、移動、改變尺寸。另外，還可以組合、排序、對齊、分配和鎖定控件。這些操作可通過控件右鍵菜單中進行，也可在Object 工具欄上的按鈕進行。

編輯控件風格和屬性

有多種方法可以編輯控件的風格和屬性：

鼠標雙擊：鼠標雙擊某個控件，可以對控件的最常用屬性進行編輯。例如，雙擊一個圖片控件可以導入一張圖片；雙擊一個下拉列表或列表框控件可以編輯列表項。

工具欄：點擊工具欄上的按鈕可編輯控件的文本字體、背景色、邊框等。

右鍵菜單：控件右鍵菜單上可編輯控件的一些特定屬性，不同控件這些屬性也不同。

注釋：可以為控件添加注釋?zhuān)哉f(shuō)明控件的功能。

添加注釋

在線框圖中選擇控件，然后在控件注釋和交互（Annotations and Interactions）面板中編輯字段中的值，即可為控件添加注釋。面板頂部的 Label 字段是為控件添加一個標識符。

自定義字段（Fields）

通過主菜單Wireframe - CustomizeAnnotation Fields and Views 或點擊面板上Annotations 頭部的“CustommizeFields and Views” 然后在彈出的 CustommizeFields and ， Views對話框中可以添加、刪除、修改、排序注釋字段。

腳注（Footnotes）

在控件上添加注釋后，控件的右上角會(huì )顯示一個黃色方塊，稱為腳注。

頁面備注

頁面備注可對頁面進行描述和說明。

添加頁面備注

在線框圖下面的Page notes 面板中可以添加頁面備注內容。

管理頁面備注

通過自定義頁面備注，可以為不同的人提供不同的備注，以滿足不同需要。比如可以新增“測試用例”“操作說明”等不同類別的頁面備注。

交互設計

控件的交互

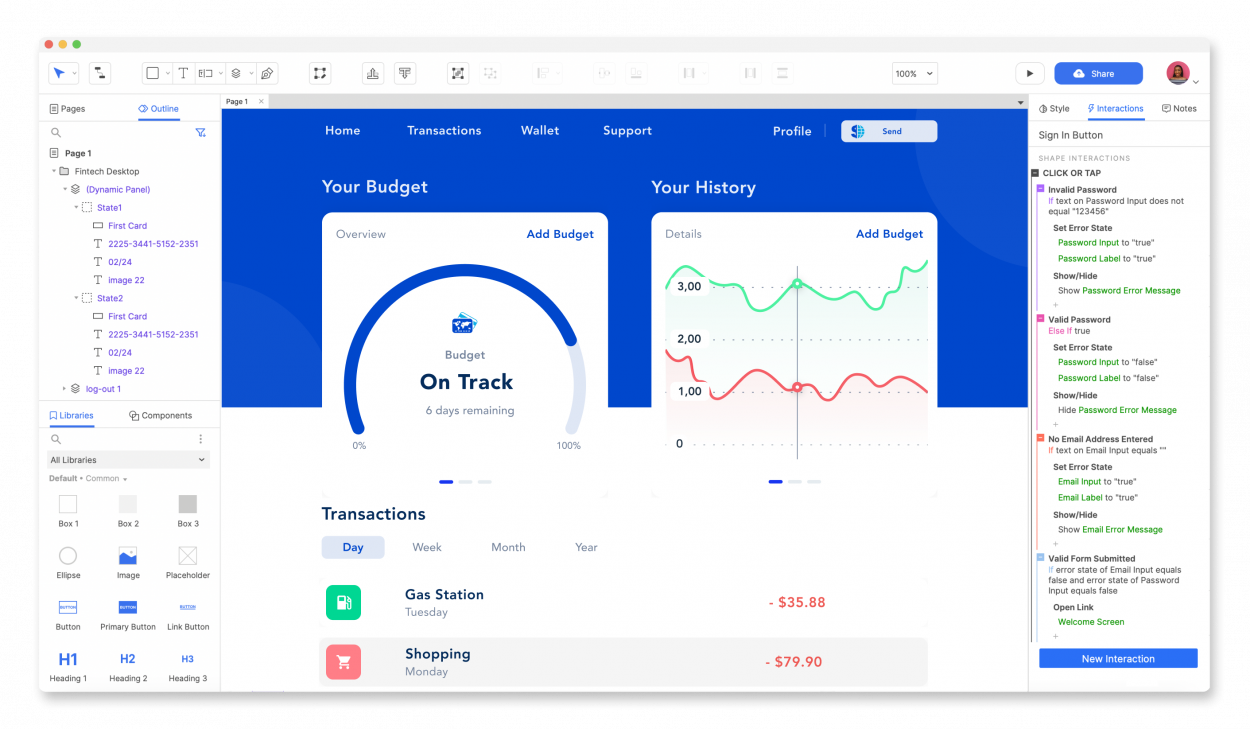

控件交互面板用于定義線框圖中控件的行為，包含定義簡單的鏈接和復雜的RIA 行為，所定義的交互都可以在將來生成的原型中進行操作執行。

在控件交互面板中可以定義控件的交互，交互事件（Events） 、場景（ Cases）和動作（Actions）組成：

用戶操作界面時就會(huì )觸發事件，如鼠標的 OnClick、OnMouseEnter 和 OnMouseOut；

每個事件可以包含多個場景，場景也就是事件觸發后要滿足的條件；

每個場景可執行多個動作，例如：打開鏈接、顯示面板、隱藏面板、移動面板。

定義鏈接

下列步驟說明如何在按鈕控件上定義一個鏈接：

1.首先，拖拉一個按鈕控件到線框圖中，并選擇這個按鈕；

2.然后，控件交互面板中鼠標雙擊“OnClick”這個事件，這時會(huì )出現“Interaction Case Properties”對話窗，在這個對話框中可以選擇要執行的動作；

3.在“Step 2”中，勾選“Open Link in Current Window”動作。

4.在“Step 3”中，點擊“Link”，在彈出的Link Properties 對話框中可以選擇要鏈接 的頁面或其它網頁地址 。

除了上面的步驟，加入一個鏈接的最快的方法是單擊控件交互面板頂部的“QuickLink” ，在彈出的 Link Properties 對話框中選擇要鏈接的頁面。

多個場景

一個觸發事件可以包含有多個場景，根據條件執行流程或互動。

事件

Axure支持一個頁面層級的觸發事件：OnPageLoad，這個事件在原型載入頁面時觸發。

頁面 OnPageLoad事件在頁面備注面板中的Interactions 子面板中定義， OnPageLoad為事件添加場景的方式與控件事件相同

特性介紹

Axure最新版本為10.0.0.3865  。此版本較之前版本有較多改善的地方，具體如下：

鼠標及鍵盤交互功能

支持更多的新特性，包括 OnDoubleClick（雙擊）, OnContextMenu (右擊), OnMouseDown（鼠標按鍵按下）, OnMouseUp（鼠標按鍵松開）, OnMouseMove（鼠標指針移動）, OnMouseHover（鼠標指針經過）, OnLongClick (鼠標長按), OnKeyDown（鍵盤按鍵按下）, OnKeyUp（鍵盤按鍵松開）

演示文檔

支持HTML5新特性，以及更好的支持手機演示特性。

新增部件樣式控制

Axure7對于部件修飾功能有較大的改善，包括支持圓角、陰影、描邊等設置。

更細化的部件屬性

更為豐富的部件屬性，可以設置各種形狀、樣式，較Axure RP 6.5單調的形狀而言，也是一種驚喜。

更多交互條件

包括關閉指定窗口、設置錨點以及更為靈活的事件觸發條件，對于移動互聯網產品原型設計有很大幫助。
