產品介紹

Geomagic是一家世界級的軟件及服務公司，總部設在美國北卡羅來納州的三角開發區，在歐洲和亞洲有分 公司，經銷商分布在世界各地。在眾多工業領域，比如汽車、航空、醫療設備和消費產品，許多專業人士在使用Geomagic軟件和服務。公司旗下主要產品為Geomagic Studio、Geomagic Qualify和Geomagic Piano，其中Geomagic Studio是被廣泛應用的逆向軟件?？焖俪砷L(cháng)的Geomagic，正成為數字形狀采樣及處理（DSSP）的領導者。

Spark

正逆向混合設計軟件

Geomagic Spark 是業界唯一一款結合了實時三維掃描、三維點云和三角網格編輯功能以及全面CAD造型設計、裝配建模、二維出圖等功能的三維設計軟件。雖然傳統的CAD軟件也有建模功能，但是缺少工具將三維掃描數據處理成有用的三維模型。而Geomagic Spark則加入了三維掃描數據功能，將先進掃描技術以及直接建模技術融為一體。用戶兩三分鐘就可以在同一款軟件中合并掃描數據和設計CAD數模，甚至部分掃描數據可創(chuàng )建出可用于制造的實體模型和裝配。

描述與特征

Geomagic Spark的集成包將點云、三角網格和CAD建模置于同一個用戶界面中。設計師既可以直接通過Geomagic Spark掃描也可以載入現成的點云或三角網格數據。

在創(chuàng )建實體模型后，用戶可以對實體模型與它的三角網格數據進行比較，找出它們之間的偏差區域。二維圖紙、標注、尺寸等唾手可得，而且可與三維數據進行互動。而且可以快速簡單地導出CAD文件格式。三維數據處理能力與CAD功能的強強結合將大幅提高逆向工程、生產型制造、原型開發、概念建模和創(chuàng )建、存檔以及服務中心中的處理效率。

·使用法如Faro、?？怂箍?/span>Hexagon和形創(chuàng )Creaform（其他名單將在今后宣布）的硬件插件直接掃描到 Geomagic Spark之 中；

·點云編輯——刪除、采樣、降噪等；

·通過SpaceClaim的附件導入原始CAD文件；

·網格編輯——刪除、補孔、修剪和修復；

·智能選擇工具；

·從網格中精確提取曲面、實體和草圖；

·直觀的推/拉幾何圖形修改工具；

·全面的草圖和實體建模功能；

·三角網格轉成實體模型的偏差分析；

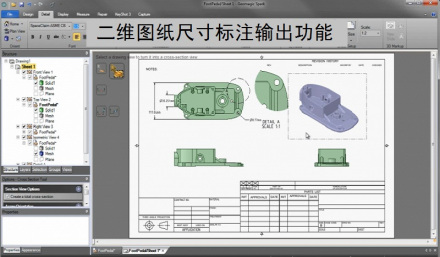

·創(chuàng )建二維圖紙；

·生成三維PDF；

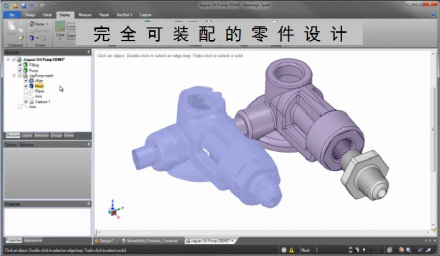

·創(chuàng )建、操作和編輯裝配；

·與SpaceClaim的一系列第三方附件兼容（例如真實感可視化、PDM、分析和CAM）；

·除了支持原始的文件格式（IGES、STEP、OBJ、ACIS、PDF 等）外，還可與一系列CAD和PLM工具相互協作；

Studio

Geomagic Studio 可根據任何實物零部件自動生成準確的數字模型。作為全球首選的自動化逆向工程軟件，Geomagic Studio 還為新興應用提供了理想的選擇，如定制設備大批量生產、即定即造的生產模式以及原始零部件的自動重造。只有 Geomagic Studio 具有下述所有特點：

確保完美無缺的多邊形和NURBS模型 處理復雜形狀或自由曲面形狀時，生產率比傳統CAD軟件提高十倍，并使用戶可以免于執行單調乏味、勞動強度大的任務 可與所有主要的三維掃描設備和 CAD/CAM軟件進行集成能夠作為一個獨立的應用程序運用于快速制造，或者作為對 CAD 軟件的補充。

技術優點

簡化了工作流程--Geomagic Studio 軟件簡化了初學者及經驗工程師的工作流程。自動化的特征和簡化的工作流程減少了用戶的培訓時間，避免了單調乏味、勞動強度大的任務。

提高了生產率--Geomagic Studio是一款可提高生產率的實用軟件。與傳統計算機輔助設計(CAD) 軟件相比，在處理復雜的或自由曲面的形狀時生產效率可提高十倍。

實現了即時定制生產-- Geomagic Studio 是唯一可以實現簡單操作、提高生產率及允許提供用戶化定制生產的一套軟件，并且該軟件還具有高精度和兼容性的特點。

兼容性強-- 可與所有的主流三維掃描儀、計算機輔助設計軟件(CAD)、常規制圖軟件及快速設備制造系統配合使用。Geomagic 是完全兼容其它技術的軟件，可有效的減少投資。

曲面封閉-- Geomagic Studio 軟件允許用戶在物理目標及數字模型之間進行工作，封閉目標和軟件模型之間的曲面。

支持多種數據格式-- Geomagic Studio 提供多種建模格式，包括主流的3D格式數據。

技術主要新功能

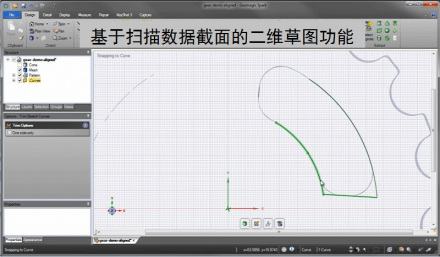

新增直觀的“草圖”功能— 可以從點云和多邊形模型直接創(chuàng )建橫截面曲線，并直接對其進行編輯

強大的腳本語言環境— 擴展、定制并自動化了一些能夠對軟件中的所選命令進行深層次訪問的功能

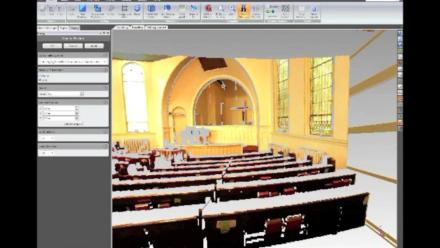

改進了編輯、導航和可視化的功能— 對于場景級的三維模型，改進了從中程和遠程掃描儀對點云進行編輯、導航和可視化的功能

增強的硬測頭功能— 可使用硬測頭合作伙伴（如：FARO、Hexagon、Nikon 、Creaform 和許多其他合作伙伴）提供的接觸式測頭、便攜式三坐標測量臂和類似設備對特征進行準確的測量和創(chuàng )建

“重劃網格”工具— 可以快速、準確地對多邊形模型重新進行三角化，使其成為更加整潔、更有用的三維模型，以便用于數字內容創(chuàng )建 (DCC) 和三維打印

新的“曲面片”命令— 為快速、準確地修復多邊形模型提供了強大動力

與 Spaceclaim 軟件集成— 可進行直接的建模交互和設計

Probe

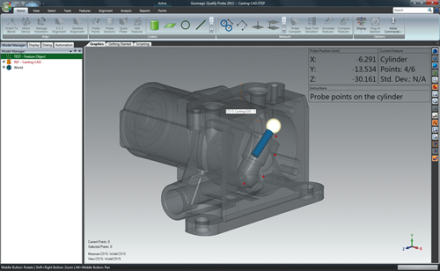

Geomagic Qualify Probe 是一款硬測頭采集和處理數據必需的軟件,并具備經濟實惠性、實用性和精確性。Geomagic Qualify Probe 是業界最易于使用且經濟實惠的三維檢測軟件，該軟件專門用于處理硬測頭采集的數據以及關于首件的制造件質量、生產檢測和供應商管理的報告。

Geomagic Qualify Probe 將 Geomagic Qualify 的業界領先工具與探測數據和設備結合在一起。這使制造商能夠對由探測數據創(chuàng )建的數字參考模型和已建部件進行快速、準確的圖形化對比，以用于首件檢測、生產檢測和供應商質量管理。

綜合性的三維檢測, 測量

用硬測頭采集到的物理對象的數據通過快速地自動重復地與數字模型比對得到報告信息，這款功能強大的軟件即能對這些信息作測量分析得到精確結果，進行分析檢測。

業界唯一一個免費提供內置 CAD 導入工具的產品線，適用于 CATIA、NX、SolidWorks 和 Creo Elements(前身為Pro/ENGINEER) 以及所有符合行業通用標準格式的 CAD 或多邊形數據

基于業界領先的 Geomagic Qualify 引擎提供直觀的用戶界面，以及經過國際組織（NIST 和 PTB）認證的強大的處理功能和準確的報告功能。

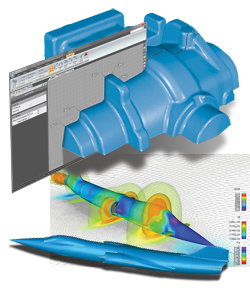

通過快速、有效地生成彩色映射模型來反映整個部件的誤差情況

以多種格式提供高精度的結果，以適合您的業務流程

提供全自動且可定制的報告工具，這些工具能夠進行測量并對模型數據中的所有元素提供注釋

為多種測頭和各類設備提供全面支持

客戶通過個性化定制的自動流程及生成報告大大提高生產效率是業界最易于使用且功能最全面的軟件，提供了多種全自動且可定制的報告工具，幾乎能夠立竿見影地提高您檢測的速度。易于定義的報告可準確提供所需的數據和信息 各種色差圖和須狀圖能夠使您快速了解結果

硬測頭工具的語音命令使您能夠快速而準確地創(chuàng )建特征和測量檢測數據

所有 Geomagic 產品均采用主流的列表式界面，這使您可以快速上手使用 Geomagic Qualify Probe ，其由三維檢測領域的業界領先者創(chuàng )建并支持，獲得高端技術支持、全面的在線教程和知識庫以及一流的培訓，并且能夠輕松升級到 Geomagic Qualify。使用通用界面可輕松過渡到其他 Geomagic 產品來進行檢測和逆向工程，從而能夠以可擴展的方式來滿足業務增長和生產力變化的需要
