產品介紹

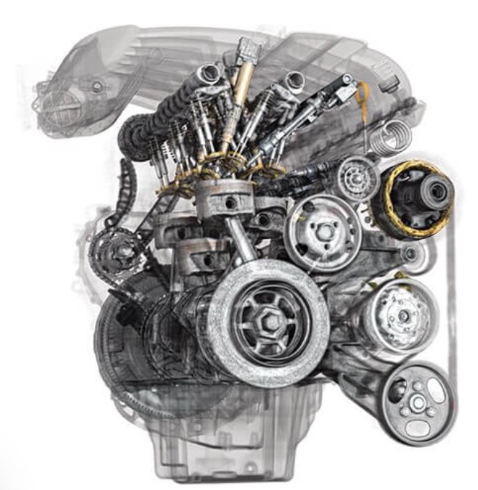

VGStudio 和 VGStudioMAX 是來生成Volume模型的軟件。該軟件支持大多數文件的輸入/輸出格式，使用一般的PC即可對大容量（1.5GB）的數據進行雙方向處理。利用透明度和明暗度的調節，可以使數據生成各種立體圖像

VGStudioMAX 是在形象視覺化基礎上增加有檢測，模型的部分輸出等功能，被廣泛利用在醫療和工業領域上。另外，如果使用 [Keyframer]軟件工具，可由立體數據做成動畫。

優勢

1、高精度---獨特的德國技術使精度能夠達到亞像素級也就是CT/MRI本身硬件分辨率以下,如骨結構的三維壁厚的測量精度可達到CT/MRT分辨率的1/3-1/4。

2、海量數據處理---64位軟件隨硬件的提升無限量數據處理功能,在優秀工作站支持下可以處理幾十GB甚至上百GB,TB級別數據,32位軟件最多3G數據處理能力。埃及木乃伊項目切片60000張,初始模型數據量92G。

3、CT與MRI圖像溶合功能---即對同一物體分別用CT/MRI掃描獲得2次數據的溶合,從而根據CT/MRI各自的優勢來分析同一物體。

4、強大的多物體一場景功能,即在一個計算場景下,你可以導入多個CT/MRI voxel模型甚至同時導入STL三角形模型,從而達到您的分析需求。

5、強大的幾何/智能/灰度 數種分割功能,可按您的需求將整體模型分割為任意的子模型,比如將大腦分為腦干/灰質/白質/顱骨...等等。

6、優化的STL抽取能力?？梢宰孕锌刂?/span>STL與原CT/MRI數據間的精度和STL三角形數據本身的光滑度。

7、應有盡有的圖像過濾能力,優化您的初始CT/MRI圖像。

8、特有的三維影片制作能力與任意視角觀察能力---既可以通過三維模擬內窺鏡進入人體內部進行任意視角的觀測,更可以制作人體內部三維科學教育影片來制作課件與動畫。

VGStudio MAX擴展功能

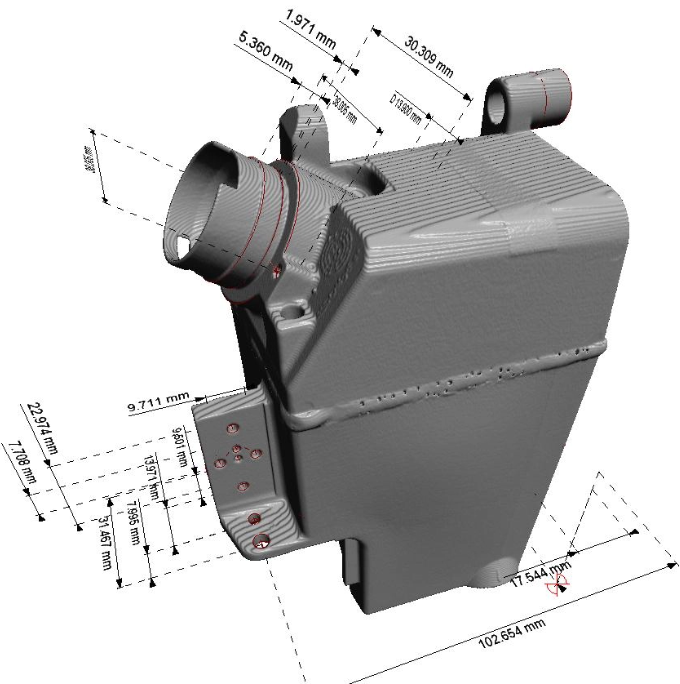

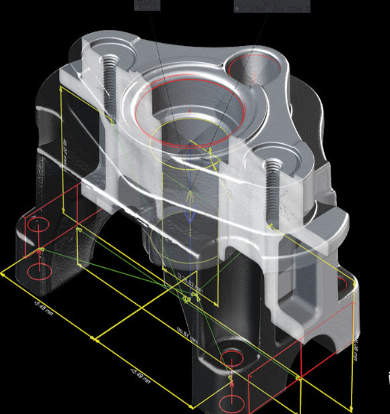

三維坐標測量模塊

傳統的方法使得測量任務不能被有效完成而只能進行無損檢測，而VGStudio MAX 將工業CT 掃描設備變成了高效的三維坐標測量系統(CMS )。該軟件針對CT 數據的應用研究進行了特別的擴展，提供了高效直觀的用戶界面。為了達到CT 數據測量的高精度要求，可選的三維坐標測量(CM) 模塊囊括了獨一無二的高級算法，以亞體素精度來精確確定實際表面。
該模塊的新功能使得所有基于結構分析的測量不確定性大幅減小，如三維坐標測量，設計與實物比較和壁厚分析。不同的對象定位工具，如 “最適配合”，“3-2-1”，“基于感興趣區域的定位(RPS)” 和基于幾何結構定位的方式都包括在該模塊中。三維坐標測量可選模塊是進行所有分析的必要條件，并在指定的三維坐標系統中被執行。
經過改良的表面判定算法提供了更高的精確度，該算法針對高對比度、高動態范圍的CT 數據的改善尤為突出，例如多材料組件的掃描數據。結合了新增強的坐標測量模塊，VGStudio MAX 為CT 測量的準確性設定了一個新的參考標志。

設計與實物比較模塊
該模塊必須與三維坐標測量模塊配合使用。

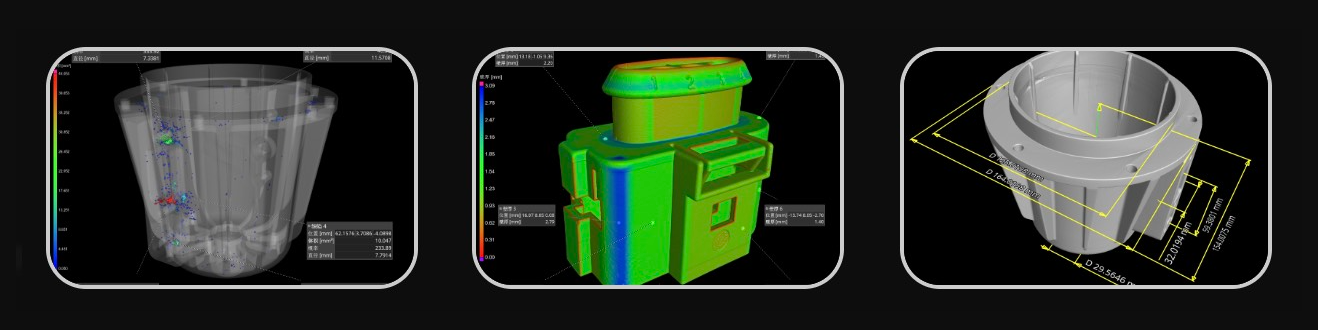

設計與實物比較可選模塊可直接比較CT/三維像素數據和CAD 或其它 CT/三維像素數據，比常規方法效率更高。

功能特征
■ 以顏色標識來顯示分析結果，可對整個對象或用戶指定的“感興趣區域”進行分析
■ 幾何結構比較可直接在CT / 三維像素數據集上進行，不必將三維數據轉換成點云或STL 數據，從而避免了增加測量的不確定性和有效信息的損失
■ 強大的報告導出功能，可將圖像和文字以多種格式導出(例如 CSV、HTML、RTF 等)
2.2 版本的新功能
■ 設計與實際比較模塊現在可以使用CAD 數據（STEP 、IGES ），網格數據（STL）和體數據
■ 更強大的報告能力，尤其對于自動檢測功能
■ 支持原生的CAD 數據格式（例如STEP 、IGES ）
■ 設計/ 實際對比模塊中，可用各種參數規定公差，例如偏差（最大、最小、累積偏差）

壁厚分析模塊
壁厚分析可選模塊可直接在CT 數據/ 三維像素數據集上自動定位面積不足或壁厚過厚及間隙過大的位置。

功能特征
■ 分析結果用顏色標識顯示
■ 對整個對象或用戶指定的“感興趣區域”進行分析
■ 直接對CT 數據/ Voxel 數據進行處理，不必將三維數據轉換成點云或STL 數據
■ 不需要 CAD 模型
■ 改進了統計分析功能
■ 強大的報告導出功能，可將圖像和文字以多種格式導出(例如 CSV、HTML、RTF 等)
■ 如果壁厚分析需要在精確定義的三維坐標系中進行，必須購買可選的三維坐標測量模塊

2.2 版本的新功能
■ 壁厚分析模塊現在可以使用CAD 數據（STEP 、IGES ），網格數據（STL）和體數據
■ 更強大的報告能力，尤其對于自動檢測功能
■ 在壁厚分析模塊中，可用各種參數規定公差，例如厚度（最大、最小、平均值和偏差）

孔隙 度分析
孔隙/ 夾雜物分析模塊選項可對材料的不連續性進行自動檢測，例如氣孔、孔洞和夾雜物?；贑T 的缺陷分析如今已被廣泛應用，如鑄 件、塑料 零件和BGAs 。

功能特征
■ 自動快速的檢 測、分析和顯示缺陷
■ 檢測氣孔和夾雜物
■ 缺陷檢測即可以在完整的數據集上，也可以在用戶自定義區域（感興趣區）內進行
■ 可將檢測到的缺陷按照量的大小進行顏色編碼可視化
■ 計算每個缺陷的各種參數（缺陷位置、缺陷球度/ 密實度、缺陷尺寸和幾何形狀（體積、x-y-z-坐標尺寸、投影面積）、最近缺陷間隔、每個缺陷到參考表面的距離（CAD 或是零件的實際表面）
■ 統計缺陷粒度分析：總體百分比或孔隙度和缺陷體積直方圖
■ 強大的報告導出功能，可將圖像和文字以多種格式導出(例如 CSV、HTML、RTF 等)
■ 數據界面可使分析結果輸出為仿真結果并可導入到MAGMASOFT®
如果缺陷的計算在設定好的坐標系統內運行，就需要選擇坐標測量模塊。

新孔隙 度

除了3D 孔隙和夾雜分析之外，增強的孔隙/ 夾雜分析模塊選項也支持鑄件的無損2D 缺陷分析，直接根據CT 切片圖像，依照 VDG * 規范 P 201 / VW 50097 。該測試規范明確定義了檢測無色金屬鑄件孔隙度的要求。
使用該VGStudio MAX 的新功能，可在CT 掃描中從任意選擇的方位創(chuàng )建矩形、圓形或三角形參照平面。然后確定在該平面內的孔隙度和任意公差。在整個切面圖像內確定最大的孔和最小的標準孔的距離。依據規范中定義的氣孔類別(D、S 、F、G)，該結果使您可以執行自動分類。

VGStudio MAX 中根據P 201 標準開發的孔隙分析功能蘊藏著巨大的潛力，因為它淘汰了耗時的樣品制備和顯微鏡拍照等工作。分析過程可保存為模版，以便快速和重復地分析所有零件，并無需用戶的任何干預。
利用該模塊選項，Volume Graphics 公司將帶有亞像素精度的顯微鏡圖像分析技術引入到了工業 CT 圖像分析中。

纖維分析
諸如像CFK、GKF 這樣的纖維復合材料，在現代產品設 計中發揮著重要的作用。該項新型分析模塊在纖維復合材料應用領域中給所有專業人員提供了強大的數據分析和解決方案。使用Volume Graphics 的最新纖維分析模塊，無論數據集規模大小，用戶都可以處理。在整體或部分零部件分析中，模塊即可以展示出很小的材料樣品的個別纖維，也可以單獨展示像粗紗這樣更大的結構。該模塊，可以根據用戶的需求及CT 掃描的規模，提供樣品內部的細節信息。

可計算出下列參數：
■ 局部纖維取向
■ 局部纖維含量
■ 整體纖維取向分布
■ 整體纖維含量
■ 單體纖維分割及纖維參數計算（如長度，厚度和取向）
■ 整體纖維長度分布
■ 整體纖維厚度分布
多種方式展示出報告分析結果，例如：
■ 局部纖維取向以顏色編碼或矢量、張量和流線方式展示
■ 整體取向分布可通過直方圖顯示
■ 生成并輸出各種格式的報告(CSV、HTML、RTF 等)
新版纖維復合材料分析模塊縮短了實數據和注塑模擬或機械仿真之間的差距。實際部件和材料樣品的計算參數可
以多種格式輸出(如CSV、PATR AN)，這些數據可以直接和模擬數據對比。而后可將得出的材料參數輸出并導入到仿真任務中去。

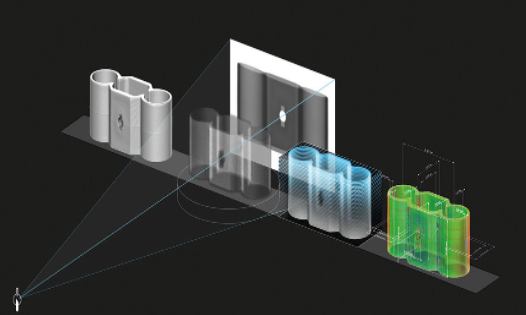

CT 重建模塊
利用CT 重建模塊的選項，Volume Graphics 直接將CT 掃描儀與VGStudio MAX 獨特的分析能力和可視化連接起來。該模塊對于計算機性能及圖形硬件并無特殊要求。只要在計算機硬件的處理能力范圍內，CT 重建模塊即可充分利用最新的GPU 或多處理器/多核系統，重建任意大小的數據集。用戶可以自主選擇優化圖像質量還是計算性能。

自動掃描幾何修正
CT 重建模塊擁有獨特的水平旋轉中心校正和軸自動傾斜校正（在探測器平面）功能，它能夠直接在實際CT 掃描獲得的數據上修正。由此無需預先掃描被檢客體。這些校正不用依靠CT 掃描，儀硬件本身便可以改善CT 數據的質量。此外，CT 重建模塊使用Volume Graphics 公司標準射束硬化校正或可選的迭代偽影修正（IAR）功能*（見下文）來改善圖像質量。

功能特征
■ 無與倫比的重建圖像質量
■ 可為用戶和硬件生產商提供超快速的GPU 加速CT 重建效果
■ 錐束、扇束、平行光束、平面和螺旋CT
■ 多種自動掃描幾何修正
■ 射束硬化校正，可選用迭代偽影消除法（IAR）* 進行射束硬化校正
■ 獨特的互交式重建預覽
■ 無偽影感興趣區（ROI）重建
■ 偏移掃描重建
■ 可創(chuàng )建VG 工程
■ 性能模式可優化龐大數據集的重建時間CT 掃描儀軟件集成和生產流程自動化
Volume Graphics 提供的軟件開發工具包(SDK )可集成在 CT 掃描系統的控制軟件上。集成的軟件開發工具包可以以VG 工程的方式，直接使VGStudio MAX 調用掃描數據集開始工作。除此之外，它能夠執行宏命令，例如開始自動檢測任務。因此，軟件開發工具包能夠組建全自動在線檢測系統。

VGStudioMAX 現代?PC 和工作站的優化利用　VGStudio MAX 里幾乎所有功能都支持多線程處理，在多處理器/ 多核的電腦上顯著增加了處理性能。其渲染性能取決于CPU 核心的數量，因此我們推薦使用多處理器/ 多核電腦，以便使軟件發揮最佳性能。由于總系統內存要求在很大程度上取決于用戶典型數據集的大小，所以對于專業用戶，我們建議您在64 位軟硬件環境下運行VGStudio MAX 軟件，同時內存至少是最大數據集大小的兩倍。
