產品介紹

Pro/ENGINEER操作軟件是美國參數技術公司(PTC)旗下的CAD/CAM/CAE一體化的三維軟件。Pro/Engineer軟件以參數化著稱，是參數化技術的最早應用者，在三維造型軟件領域中占有著重要地位。Pro/Engineer作為當今世界機械CAD/CAE/CAM領域的新標準而得到業界的認可和推廣，是現今主流的CAD/CAM/CAE軟件之一，特別是在國內產品設計領域占據重要位置。

2010年10月28日Creo 1.0發布后，該軟件已經并入Creo。Pro/ENGINEER、WildFire和Creo是PTC用的軟件名稱，但在中國用戶所使用的名稱中，并存著多個說法，比如ProE、Pro/E、破衣等等都是指Pro/Engineer軟件，Pro/e 2001、Pro/e 2.0~5.0、Creo 1.0~8.0等等都是指軟件的版本。

主要特性

Pro/E第一個提出了參數化設計的概念，并且采用了單一數據庫來解決特征的相關性問題。另外，它采用模塊化方式，用戶可以根據自身的需要進行選擇，而不必安裝所有模塊。Pro/E的基于特征方式，能夠將設計至生產全過程集成到一起，實現并行工程設計。它不但可以應用于工作站，而且也可以應用到單機上。

Pro/E采用了模塊方式，可以分別進行草圖繪制、零件制作、裝配設計、鈑金設計、加工處理等，保證用戶可以按照自己的需要進行選擇使用。

參數化設計

相對于產品而言，我們可以把它看成幾何模型，而無論多么復雜的幾何模型，都可以分解成有限數量的構成特征，而每一種構成特征，都可以用有限的參數完全約束，這就是參數化的基本概念。但是無法在零件模塊下隱藏實體特征。

基于特征建模

Pro/E是基于特征的實體模型化系統，工程設計人員采用具有智能特性的基于特征的功能去生成模型，如腔、殼、倒角及圓角，您可以隨意勾畫草圖，輕易改變模型。這一功能特性給工程設計者提供了在設計上從未有過的簡易和靈活。

單一全相關數據庫

Pro/Engineer是建立在統一基層上的數據庫上，不像一些傳統的CAD/CAM系統建立在多個數據庫上。所謂單一數據庫，就是工程中的資料全部來自一個庫，使得每一個獨立用戶在為一件產品造型而工作，不管他是哪一個部門的。換言之，在整個設計過程的任何一處發生改動，亦可以前后反應在整個設計過程的相關環節上。例如，一旦工程詳圖有改變，NC（數控）工具路徑也會(huì )自動更新；組裝工程圖如有任何變動，也完全同樣反應在整個三維模型上。這種獨特的數據結構與工程設計的完整的結合，使得一件產品的設計結合起來。這一優點，使得設計更優化，成品質量更高，產品能更好地推向市場，價格也更便宜。

模塊組成

Engineer

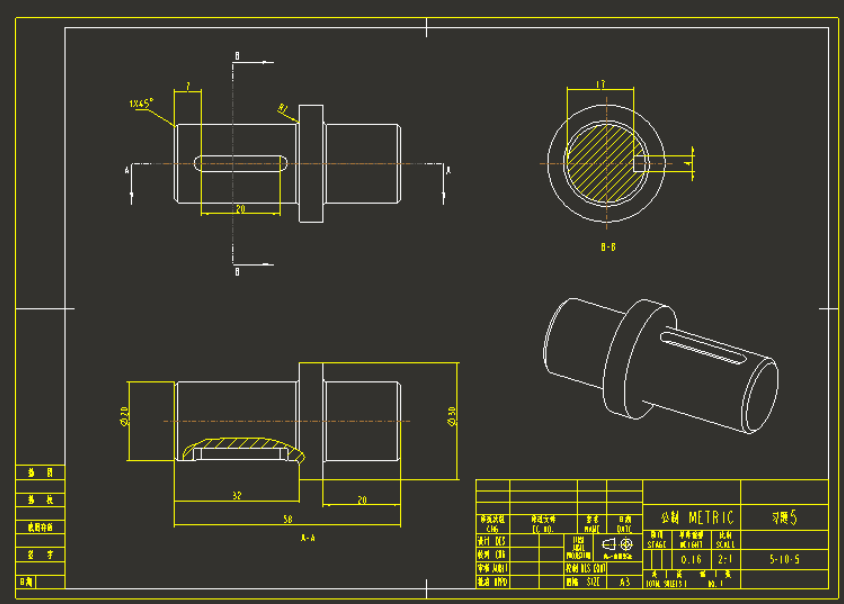

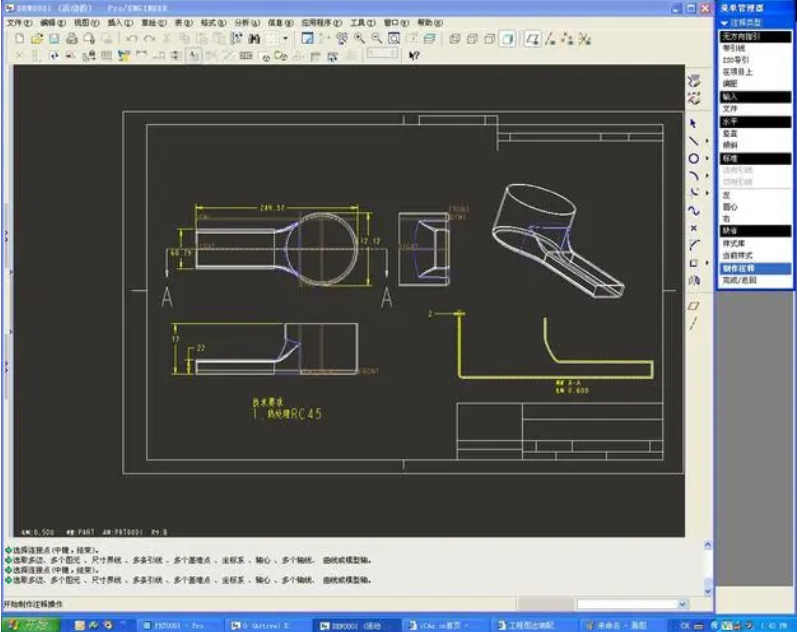

Pro/Engineer是軟件包，并非模塊，它是該系統的基本部分，其中功能包括參數化功能定義、實體零件及組裝造型，三維上色，實體或線框造型，完整工程圖的產生及不同視圖展示（三維造型還可移動，放大或縮小和旋轉）。Pro/Engineer是一個功能定義系統，即造型是通過各種不同的設計專用功能來實現，其中包括：筋（Ribs）、槽（Slots）、倒角（Chamfers）和抽殼（Shells）等，采用這種手段來建立形體，對于工程師來說是更自然，更直觀，無需采用復雜的幾何設計方式。這系統的參數比功能是采用符號式的賦予形體尺寸，不象其他系統是直接指定一些固定數值于形體，這樣工程師可任意建立形體上的尺寸和功能之間的關系，任何一個參數改變，其他相關的特征也會(huì )自動修正。這種功能使得修改更為方便和可令設計優化更趨完善。造型不單可以在屏幕上顯示，還可傳送到繪圖機上或一些支持Postscript格式的彩色打印機。Pro/Engineer還可輸出三維和二維圖形給予其他應用軟件，諸如有限元分析及后置處理等，這都是通過標準數據交換格式來實現，用戶更可配上 Pro/Engineer軟件的其它模塊或自行利用 C語言編程，以增強軟件的功能。它在單用戶環境下（沒有任何附加模塊）具有大部分的設計能力，組裝能力（運動分析、人機工程分析）和工程制圖能力（不包括ANSI， ISO， DIN或 JIS標準），并且支持符合工業標準的繪圖儀（HP，HPGL）和黑白及彩色打印機的二維和三維圖形輸出。

Pro/Engineer功能如下：

1． 特征驅動（例如：凸臺、槽、倒角、腔、殼等）；

2． 參數化（參數=尺寸、圖樣中的特征、載荷、邊界條件等）；

3． 通過零件的特征值之間，載荷/邊界條件與特征參數之間（如表面積等）的關系來進行設計；

4． 支持大型、復雜組合件的設計（規則排列的系列組件，交替排列，Pro/PROGRAM的各種能用零件設計的程序化方法等）。

5． 貫穿所有應用的完全相關性（任何一個地方的變動都將引起與之有關的每個地方變動）。其它輔助模塊將進一步提高擴展 Pro/ENGINEER的基本功能。

ASSEMBLY

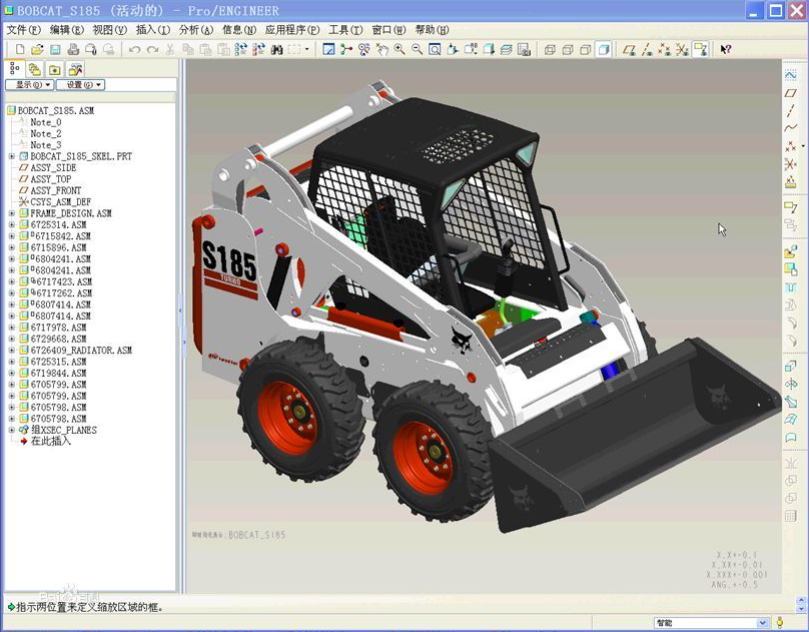

Pro/ASSEMBLY是一個參數化組裝管理系統，能提供用戶自定義手段去生成一組組裝系列及可自動地更換零件。Pro/ASSEMBLY是 Pro/ADSSEMBLY的一個擴展選項模塊，只能在 Pro/Engineer環境下運行，它具有如下功能：

1． 在組合件內自動零件替換（交替式）

2． 規則排列的組合（支持組合件子集）

3． 組裝模式下的零件生成（考慮組件內已存在的零件來產生一個新的零件）

4． Pro/ASSEMBLY里有一個 Pro/Program模塊，它提供一個開發工具。使用戶能自行編寫參數化零件及組裝的自動化程序，這種程序可使不是技術性用戶也可產生自定義設計，只需要輸入一些簡單的參數即可。

5． 組件特征（繪零件與廣組件組成的組件附加特征值．如：給兩種零件之間加一個焊接特征等）。

CABLING

Pro/CABLING提供了一個全面的電纜布線功能，它為在Pro/ENGINEER的部件內真正設計三維電纜和導線束提供了一個綜合性的電纜鋪設功能包。三維電纜的鋪設可以在設計和組裝機電裝置時同時進行，它還允許工程設計者在機械與電纜空間進行優化設計。Pro/CABLING功能包括：

1． 新特征包括：電纜、導線和電線束；

2． 用于零件與組件的接插件設計；

3． 在Pro/ENGINEER零件和部件上的電纜、導線及電線束鋪設；

4． 生成電纜/導線束直線長度及BOM信息；

5． 從所鋪設的部件中生成三維電纜束布線圖；

6． 對參數位置的電纜分離和連接；

7． 空間分布要求的計算，包括干涉檢查；

8． 電纜質量特性，包括體積、質量慣性、長度；

9． 用于插頭和導線的規定符號。

CAT

Pro/CAT是選用性模塊，提供 Pro/ENGINEER與 CATIA的雙向數據交換接口，CATIA的造型可直接輸入 Pro/ENGINEER軟件內，并可加上 Pro/ENGINEER的功能定義和參數工序，而 Pro/Engineer也可將其造型輸出到 CATIA軟件里。這種高度準確的數據交換技術令設計者得以在節省時間及設計成本的同時，擴充現有軟件系統的投資。

CDT

Pro/CDT是一個 Pro/ENGINEER的選件模塊，為 CADAM 2D工程圖提供 PROFESSIONALCADAM與 Pro/ENGINEER雙向數據交換直接接口。CADAM工程圖的文件可以直接讀入Pro/ENGINEER，亦可用中性的文件格式，經由PROFESSIONAL CADAM輸出或讀入任何運行 Pro/ENGINEER 的工作站上。Pro/CDT避免了一般通過標準文件格式交換信息的問題，并可使新客戶在轉入 Pro/ENGINEER后，仍可繼續享用原有的 CADAM數據庫。

COMPOSITE

Pro/COMPOSITE是一個 Pro/ENGINEER的選件模塊，需配用 Pro/ENGINEER及Pro/SURFACE環境下運行。該模塊能用于設計、復合夾層材料的部件。Pro/COMPOSITE在Pro/ENGINEER的應用環境里具備完整的關聯性，這個自動化工具提供的參數化、特征技術．適用于整個設計工序的每個環節。

DEVELOP

Pro/DEVELOP是一個用戶開發工具，用戶可利用這軟件工具將一些自己編寫或第三家的應用軟件結合并運行在 Pro/ENGINEER軟件環境下。Pro/IDEVELOP包括‘C’語言的副程序庫，用于支援 Pro/ENGINEER的交接口，以及直接存取Pro/ENGINEER數據庫。

DESIGN

Pro/DESIGN可加速設計大型及復雜的順序組件，這些工具可方便地生成裝配圖層次等級，二維平面圖布置上的非參數化組裝概念設計，二維平面布置上的參數化概念分析．以及3D部件平面布置。Pro/DESIGN也能使用2D平面圖自動組裝零件。它必須在 Pro/Engineer環境下運行。其功能有：

1． 3D裝配圖的連接層次等級設計；

2． 整體與局部的尺寸、比例和基準的確定；

3． 情況研究-參數化詳細草圖（2D解算器、工程記錄和計算）繪制；

4． 組裝：允許使用3D圖塊表示零組件了定位和組裝零件位置；

5． 自動組裝。
