產品介紹

MIMICS是Materialise's interactive medical image control system的縮寫，是Materialise公司發明的一種醫學影像控制系統，是模塊化結構的軟件，可以根據用戶的不同需求有不同的搭配。

模塊介紹

基礎模塊

1、圖像導入：支持大多數圖像格式的導入，詳情請參見軟件主頁。

2、圖像分割：提供灰度閾值、區域生長、形態學操作、布爾操作、動態區域生長、多層編輯等分割工具。幫助用戶快速方便地突出感興趣區域。

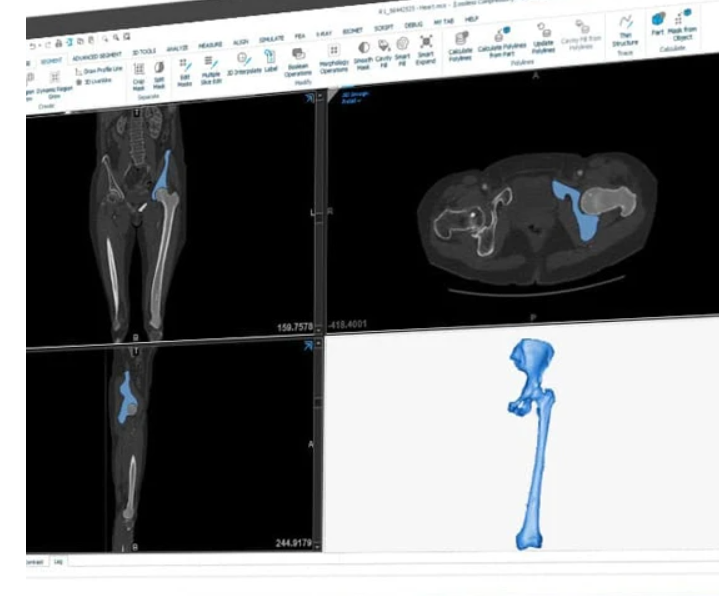

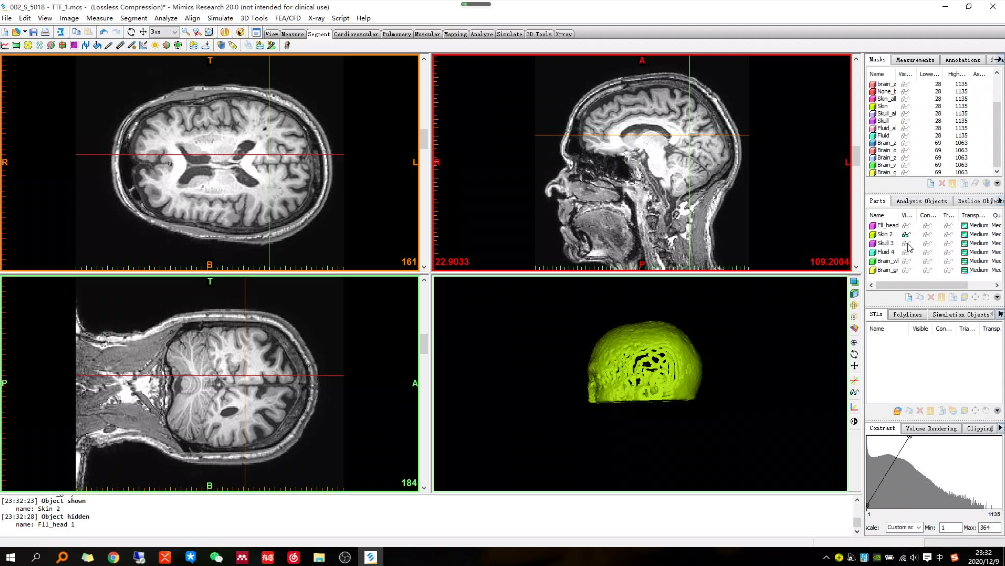

3、圖像可視化：提供原始數據的軸狀、冠狀和矢狀試圖；提供根據感興趣區域重建得到的三維視圖、并可以進行三維視圖的平移，縮放和旋轉。同時能夠剪裁三維模型。

4、圖像配準：提供圖像配準、點配準和STL配準功能。

5、圖像測量：點對點測量、輪廓線和灰度值測量、密度測量。

可選模塊：

快速成型（RP）切片模塊、MedCAD模塊、仿真模塊、STL+模塊

MIMICS是一套高度整合而且易用的3D圖像生成及編輯處理軟件，它能輸入各種掃描的數據（CT、MRI），建立3D模型進行編輯，然后輸出通用的CAD（計算機輔助設計）、FEA（有限元分析），RP（快速成型）格式，可以在PC機上進行大規模數據的轉換處理。 MIMICS FEA模塊MIMICS FEA模塊可以將掃描輸入的數據進行快速處理，輸出相應的文件格式，用于FEA（有限元分析）及CFD（計算機模擬流體動力學），用戶可用掃描數據建立3D模型，然后對表面進行網格劃分以應用在FEA分析中。FEA模塊中的網格重新劃分功能對FEA的輸入數據進行最大限度的優化，基于掃描數據的亨氏單位，可以對體網格進行材質分配。

在MIMICS中通過點云數據建立一個3D模型。

在FEA模塊中，使用MIMICS的網格重劃功能對3D模型網格進行重新劃分。

在FEA模塊下輸出到Patran Neutral,Ansys 及Abaqus surface等FEA軟件。

將表面網格轉換成體網格用于前處理（e.g.MSC,Marc,…）

在FEA模塊中輸入Patran,Ansys,Abaqus體網格文件。

在FEA模塊中基于掃描數據對體網格進行材質分配。

在FEA模塊中輸出材質分配后的體網格到Patran,Ansys,或Abaqus等FEA軟件中。

MIMICS網格重劃功能：

MIMICS的網格重劃功能能顯著提高STL模型的質量和處理速度，能方便地將不規則三角片轉化成趨近于等邊的三角片。在進一步的自動重劃功能里，能進行更加專業的半自動或手動劃分，以便更好地進行FEA分析。

節省運算時間：一般來說，進行優化所需時間會(huì )比較長，但MIMICS網格重劃功能會(huì )大大縮短這一時間。

人體測量分析：要進行人體測量分析，先選取一個模版，預先設定所需的標記、參照面及測量方式，平面及測量方式所需的標記點被確定之后，平面及測量方式也就被確定下來，如果沒有合適的模版，也可以自定義模版。

標記列表：能對標記點進行創(chuàng )建、拷貝、編輯、刪除等操作，在進行以上操作之前每個標記點都有各自的默認屬性，可以編輯的特性包括：標記名稱、顏色、描述。

平面列表：第二個列表可以方便用戶定義一個或更多可供分析的平面，要定義一個分析面必須先定義標記點或基于一個事先生成的模版中的平面。

測量列表：有多種方式可供選擇以測量角度或距離，對于距離的測量，不論是在兩點之間還是一點與一個面之間均可測量，對于角度的測量，可以用三點法及兩線法（每條線由兩個點決定），注意：測量只能在模版中巳定義的點及面中進行。

手術過程模擬：MIMICS手術模擬功能為外科手術模擬提供強大的3D工具包，多種模擬骨切開手術及分離手術的工具及STL文件的操作可供選擇。

切割：兩種切割工具可供選擇：多義線切割及帶切割面的多義線切割，在多義線切割中，用戶用畫線的方法來定義一個切割曲線，切割面垂直于視平面，如果切割深度沒有切透，這個切割將是無效的，帶切割面的多義線切割法是一個自由的切割工具，可以在3D及2D中進行拖動切割，切割軌跡將在2D及3D中實時顯示。

分割：這一功能可將一個對象分成彼此獨立的3D模型，然后建立多個不同的局部3D模型。

融合：融合功能將所選的不同模型變成一個模型。

鏡像：鏡像功能可以將選定的對象沿一個設定的平面或一個已有平面（從人體數據分析或MEDCAD得來）鏡像生成新的對象，可以選取多個對象進行鏡像操作。

放置牽引:經過切割操作后，可從數據庫中選取合適的牽引器安放在3D模型上進行對比，因為切割操作不可能是自動進行的，所以操作者必須了解所選牽引器的正確使用方法。

牽引位的調整：

輸出格式：標準的3D文件輸出格式，如STL或VRML（虛擬現實文件格式），STL文件格式可用在任何RP機器上，強大的自適應過濾功能夠顯著減小文件的大小，可以從掩模、3D圖及3DD文件格式輸出，輸出的文件格式包括：ASCⅡSTL，Binay STL,DXF,VRML2.0,PointClouds.

定位功能：對象可以移動也可以旋轉，任意一種操作方式都可以用以達到用戶的目的。有幾種對象的修改方式可供選擇：沿軸向移動、平面內移動或者沿軸旋轉、沿點旋轉，當然沒有這些限制的操作也是一種選擇。注冊功能可方便地用標記點調整對象，也可用鼠標移動來調整對象。

附加功能：載入的STL文件可被添加到項目管理器中，項目管理器中的STL標簽下的按鈕可對STL文件進行旋轉、移動等操作?，F有一個神經工具：先在2D中畫出，然后在項目管理器中添加神經標簽。

MEDCAD模塊 MEDCAD模塊是醫學影像數據與CAD之間的橋梁，通過雙向交互模式進行溝通，實現掃描數據與CAD數據的相互轉換。

切片：Rp-slice可在很短時間內進行最佳、最精確的數據轉換，輸出SLI，SLC格式 到 3D System，CLI 格式到 EOS。高階的插值算法能使得掃描數據變成具有完美表面的3D實體模型。

著色：Rp-slice支持彩色光敏材料：牙齒，牙根，腺體，神經管等均能在模型中顯著標注出來，這是一個新的參考維度，病人信息也可用嵌入或彩色的標簽標示。

參數：RP-slice允許對層厚、解析度,縮放比例等參數進行設置，有多種過濾方式可供選擇，例如：最小段長度過濾，最小輪廓長度，直線偏差校正。切片數據可以保存為多種格式：*.CLI、*.SLI、*.SLC。

支撐生成：支撐生成功能，自動生成在快速成型中所需的支撐的結構，并以相應的文件格式自動輸出（SLI，SLC，及CLI格式）,這不但提供一種更快速的成型前數據準備方法，而且專利的成孔技術能使整個過程縮短四倍以上，而且節省材料，生成的支撐比傳統方式生成的更易清理。

支撐生成參數選擇：可提供幾種支撐生成參數供選擇，RP-slice使得在X，Y坐標平面內定義支撐成為可能，可定義支撐的長度及成孔角度，無支撐的最大傾角及支撐的起始和結束高度。

Mimics STL+模塊 Mimics STL+模塊通過三角片文件格式在MIMICS及RP快速成型技術間進行交互，二元及中間面插值算法能保證快速原型件的最終精確度。
