產品介紹

CATIA是法國達索公司的產品開發旗艦解決方案。作為PLM協同解決方案的一個重要組成部分，它可以通過建模幫助制造廠商設計他們未來的產品，并支持從項目 前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。

產品及服務

模塊化的CATIA系列產品提供產品的風格和外型設計、機械設計、設備與系統工程、管理數字樣機、機械加工、分析和模擬。CATIA產品基于開放式可擴展的V5架構。

通過使企業能夠重用產品設計知識，縮短開發周期，CATIA解決方案加快企業對市場的需求的反應。自1999年以來，市場上廣泛采用它的數字樣機流程，從而使之成為世界上最常用的產品開發系統。

CATIA系列產品在八大領域里提供3D設計和模擬解決方案：汽車、航空航天、船舶制造、廠房設計（主要是鋼構廠房）、建筑、電力與電子、消費品和通用機械制造。

核心技術

CATIA先進的混合建模技術

設計對象的混合建模：在CATIA的設計環境中，無論是實體還是曲面，做到了真正的交互操作；

變量和參數化混合建模：在設計時，設計者不必考慮如何參數化設計目標，CATIA提供了變量驅動及后參數化能力。

幾何和智能工程混合建模：對于一個企業，可以將企業多年的經驗積累到CATIA的知識庫中，用于指導本企業新手，或指導新車型的開發，加速新型號推向市場的時間。

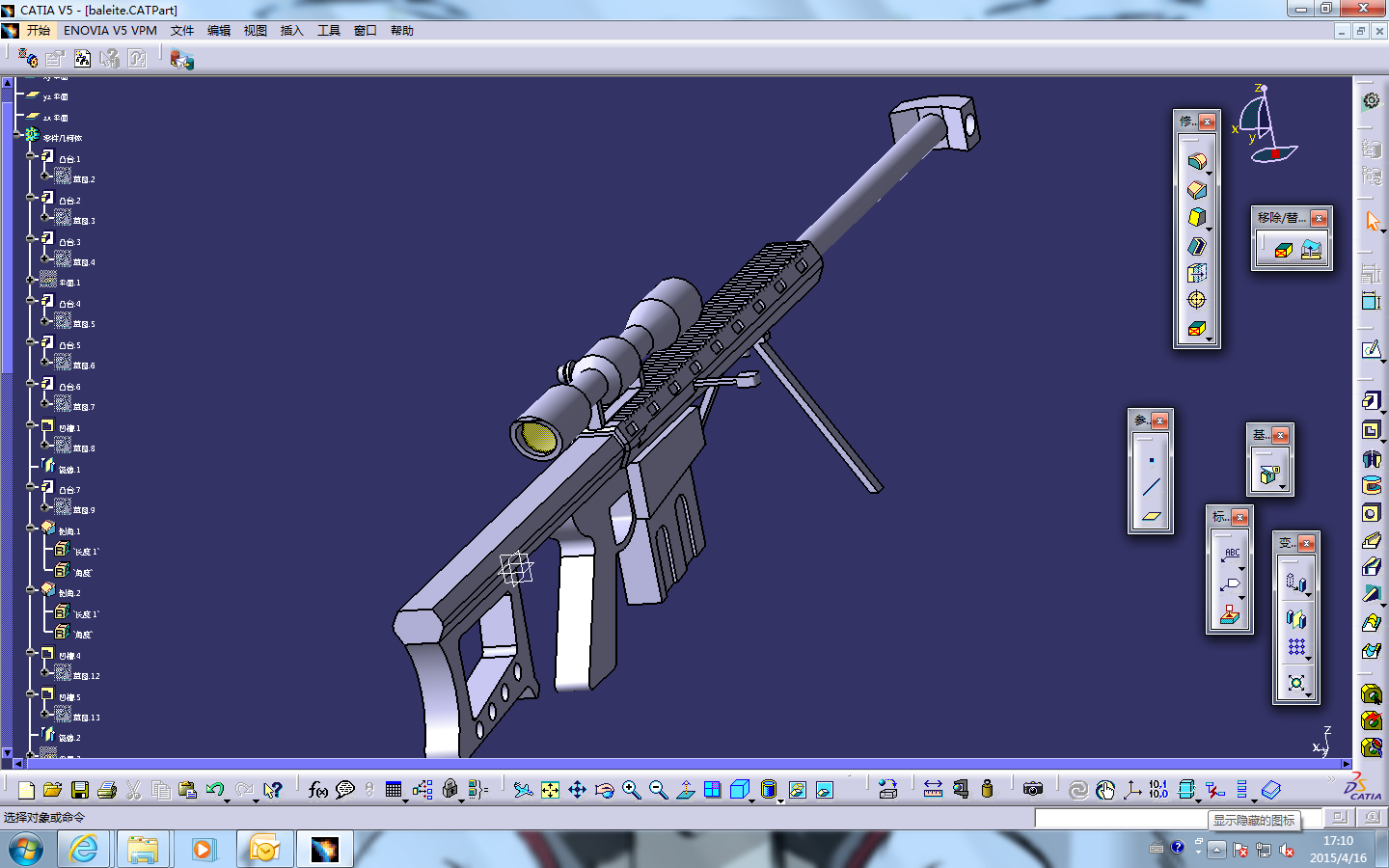

CATIA具有在整個產品周期內的方便的修改能力，尤其是后期修改性

無論是實體建模還是曲面造型，由于CATIA提供了智能化的樹結構，用戶可方便快捷的對產品進行重復修改，即使是在設計的最后階段需要做重大的修改，或者是對原有方案的更新?lián)Q代，對于CATIA來說，都是非常容易的事。

CATIA所有模塊具有全相關性

CATIA的各個模塊基于統一的數據平臺，因此CATIA的各個模塊存在著真正的全相關性，三維模型的修改，能完全體現 在二維模型，模擬分析，模具和數控加工的程序中。

并行工程的設計環境使得設計周期大大縮短

CATIA 提供的多模型鏈接的工作環境及混合建模方式，使得并行工程設計模式已不再是新鮮的概念，總體設計部門只要將基本的結構尺寸發放出去，各分系統的人員便可開始工作，既可協同工作，又不互相牽連；由于模型之間的互相聯結性，使得上游設計結果可做為下游的參考，同時，上游對設計的修改能直接影響到下游工作的刷新。實現真正的并行工程設計環境。

CATIA覆蓋了產品開發的整個過程

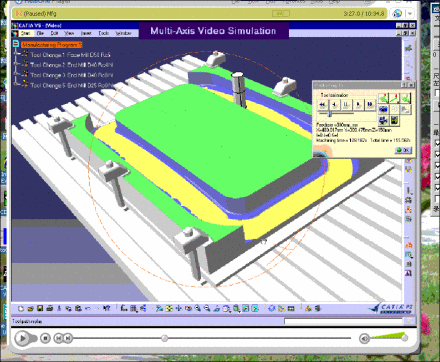

CATIA 提供了完備的設計能力：從產品的概念設計到最終產品的形成，以其精確可靠的解決方案提供了完整的2D、3D、參數化混合建模及數據管理手段，從單個零件的設計到最終電子樣機的建立；同時，作為一個完全集成化的軟件系統，CATIA將機械設計，工程分析及仿真，數控加工和CATweb網絡(luò )應用解決方案有機的結合在一起，為用戶提供嚴密的無紙工作環境，特別是CATIA中的針對汽車、摩托車業的專用模塊。

功能和模塊

曲面設計模塊

CATIA擁有強大的曲面設計模塊。

1.Generative Shape Design

簡稱GSD，創(chuàng )成式造型，非常完整的曲線操作工具和最基礎的曲面構造工具，除了可以完成所有曲線操作以外，可以完成拉伸，旋轉，掃描，邊界填補，橋接，修補碎片，拼接，凸點，裁剪，光順，投影和高級投影，倒角等功能，連續性最高達到G2，生成封閉片體Volume，完全達到普通三維CAD軟件曲面造型功能，比如Pro/E。完全參數化操作。

2.Free Style Surface

簡稱FSS,自由風格造型，幾乎完全非參。除了包括GSD中的所有功能以外，還可完成諸如曲面控制點（可實現多曲面到整個產品外形同步調整控制點、變形），自由約束邊界，去除參數，達到汽車A面標準的曲面橋接、倒角、光順等功能，所有命令都可以非常輕松的達到G2。

3.Automotive Class A

簡稱ACA，汽車A級曲面，完全非參，此模塊提供了強大的曲線曲面編輯功能，和無比強大的一鍵曲面光順功能。幾乎所有命令可達到G3，而且不破壞原有光順外形?？蓪?shí)現多曲面甚至整個產品外形的同步曲面操作（控制點拖動，光順，倒角等）。

4.FreeStyle Sketch Tracer

簡稱FST，自由風格草圖繪制，可根據產品的三視圖或照片描出基本外形曲線。

5.Digitized Shape Editor

簡稱DSE，數字曲面編輯器，根據輸入的點云數據，進行采樣，編輯，裁剪已達到最接近產品外形的要求，可生成高質量的mesh小三角片體。完全非參。

6.Quick Surface Reconstruction

簡稱QSR，快速曲面重構，根據輸入的點云數據或者mesh以后的小三角片體，提供各種方式生成曲線，以供曲面造型，完全非參。

7.Shape Sculpter

小三角片體外形編輯，可以對小三角片體進行各種操作，功能幾乎強大到與CATIA曲面操作相同，完全非參。

8.Automotive BIW Fastening

汽車白車身緊固，設計汽車白車身各鈑金件之間的焊接方式和焊接幾何尺寸。

9.Image & Shape

可以像捏橡皮泥一樣拖動，拉伸，扭轉產品外形、增加“Image Shape(橡皮泥塊)”等方式以達到理想的設計外形?？梢詷O其快速的完成產品外形概念設計。

1~9包括在Shape design & Styling模塊中

10.Healing Assistant

一個極其強大的曲面縫補工具，可以將各種破面缺陷自動找出并縫補。
