在逆向工程中，Geomagic DesignX作為一款強大的三維建模軟件，常用于將掃描數據轉換為精確的CAD模型。使用Geomagic DesignX時，曲面偏移是個重要操作，能夠幫助我們對復雜表面進行微調、精確調整模型厚度并優化后續設計。下面的內容，將深入講解geomagic designx曲面怎么偏移？geomagic designx曲面偏移的使用技巧。

一、geomagic designx曲面怎么偏移？

曲面偏移是Geomagic DesignX的基礎功能之一，能夠在保持曲面原有形狀的前提下對其厚度或距離進行調整。在進行偏移操作時，要確保曲面沒有斷裂或瑕疵，否則會(huì )影響偏移效果。

下面是Geomagic DesignX中曲面偏移的具體步驟：

1. 確保曲面完整性：在進行曲面偏移之前，首先要確保曲面是完整的。使用Geomagic DesignX的“分析”功能可以檢查曲面是否存在不連續性或裂紋，這樣可以避免在偏移過程中出現意外的幾何問題。

2. 進入曲面偏移工具：在Geomagic DesignX的“編輯”菜單中選擇“曲面偏移”工具。這個工具可以幫助用戶調整曲面的厚度，并精確控制偏移的方向和距離。

3. 設置偏移距離：在曲面偏移窗口中，輸入想要的偏移值，正值表示曲面向外偏移，負值表示曲面向內偏移。根據設計需要調整數值，可以根據模型復雜度設置不同的偏移量。

4. 預覽并應用偏移：偏移完成后，點擊“預覽”按鈕查看效果，確認偏移符合要求后點擊“確定”完成操作。預覽功能可以在修改前檢查偏移后的整體效果，以避免不必要的返工。

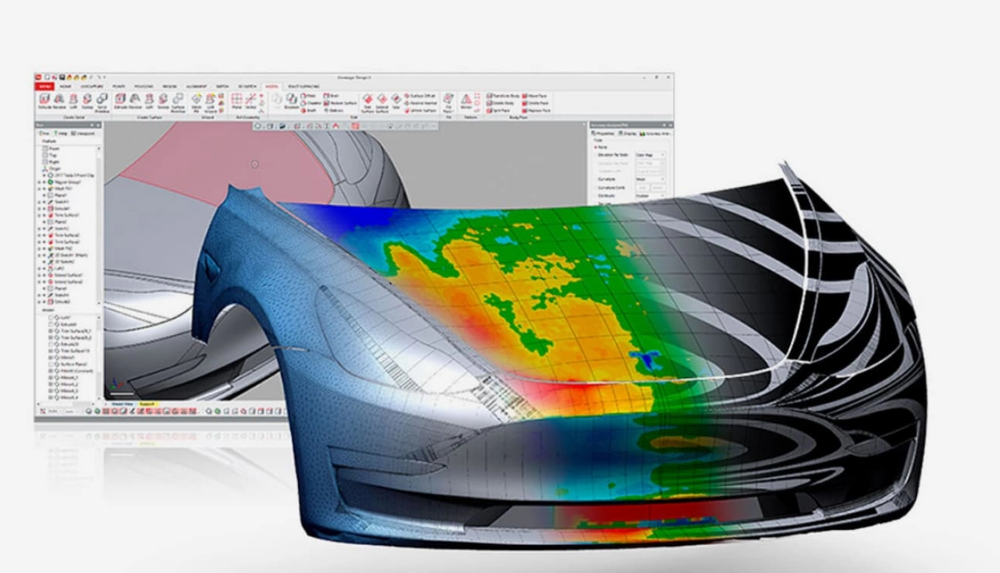

曲面偏移

二、geomagic designx曲面偏移的使用技巧

在實際設計中，曲面偏移并非僅僅是將曲面整體平移或加厚，很多情況下需要配合其他功能才能達到理想的效果。

以下為Geomagic DesignX曲面偏移中的一些實用技巧，幫助提升設計效率。

1. 使用局部偏移優化細節：如果不需要對整個曲面進行偏移，可以選擇局部偏移。局部偏移允許用戶選擇特定區域進行調整，避免影響模型的整體形狀。這對于復雜模型的微調非常有幫助，能有效避免因全面偏移而引發的形變。

2. 利用參考對象控制偏移方向：在Geomagic DesignX中，可以通過設置參考對象來控制曲面的偏移方向。通過使用平面、曲線或點作為參考，可以精準地控制曲面的偏移路徑，這在非對稱形狀的模型中尤其實用。

3. 調整網格密度以提高偏移精度：網格密度會(huì )影響曲面偏移的精度，密度越高偏移效果越好?？梢酝ㄟ^(guò)Geomagic DesignX的“重建”工具重新構建曲面，適當調整網格密度，使偏移后的曲面保持光滑和流暢。

4. 使用布爾運算進行細節合并：如果偏移后出現多余的曲面或干涉，可以通過Geomagic DesignX中的布爾運算來進行裁剪或合并。這樣可以更好地管理偏移區域的形狀，保持模型的一致性和完整性。

細節合并

三、geomagic designx曲面擬合怎么做

曲面擬合是將掃描數據或點云數據轉換為精確CAD模型的關鍵步驟，特別是在逆向工程中應用廣泛。在Geomagic DesignX中，曲面擬合功能可以將不規則的掃描數據轉化為規則曲面。

以下為具體的操作步驟：

1. 導入掃描數據：在Geomagic DesignX中，首先導入所需的點云或網格數據。導入后使用“重建”工具對數據進行優化，以確保數據的完整性和精確性。

2. 選擇曲面擬合模式：Geomagic DesignX提供多種曲面擬合方式，包括自動擬合和手動擬合。在一般情況下，可以選擇自動擬合模式，這樣Geomagic會(huì )根據點云數據自動生成曲面。

3. 調整擬合參數：在曲面擬合的過程中，可以根據實際需求調整擬合的精度和光滑度參數。精度越高，曲面與點云數據的貼合度越好，但生成的曲面復雜度也會(huì )增加。

4.應用并檢查擬合效果：完成參數設置后，點擊“生成曲面”按鈕。生成的曲面完成后，可以使用分析工具對比點云與擬合曲面之間的偏差，確保擬合效果符合設計要求。

曲面擬合
